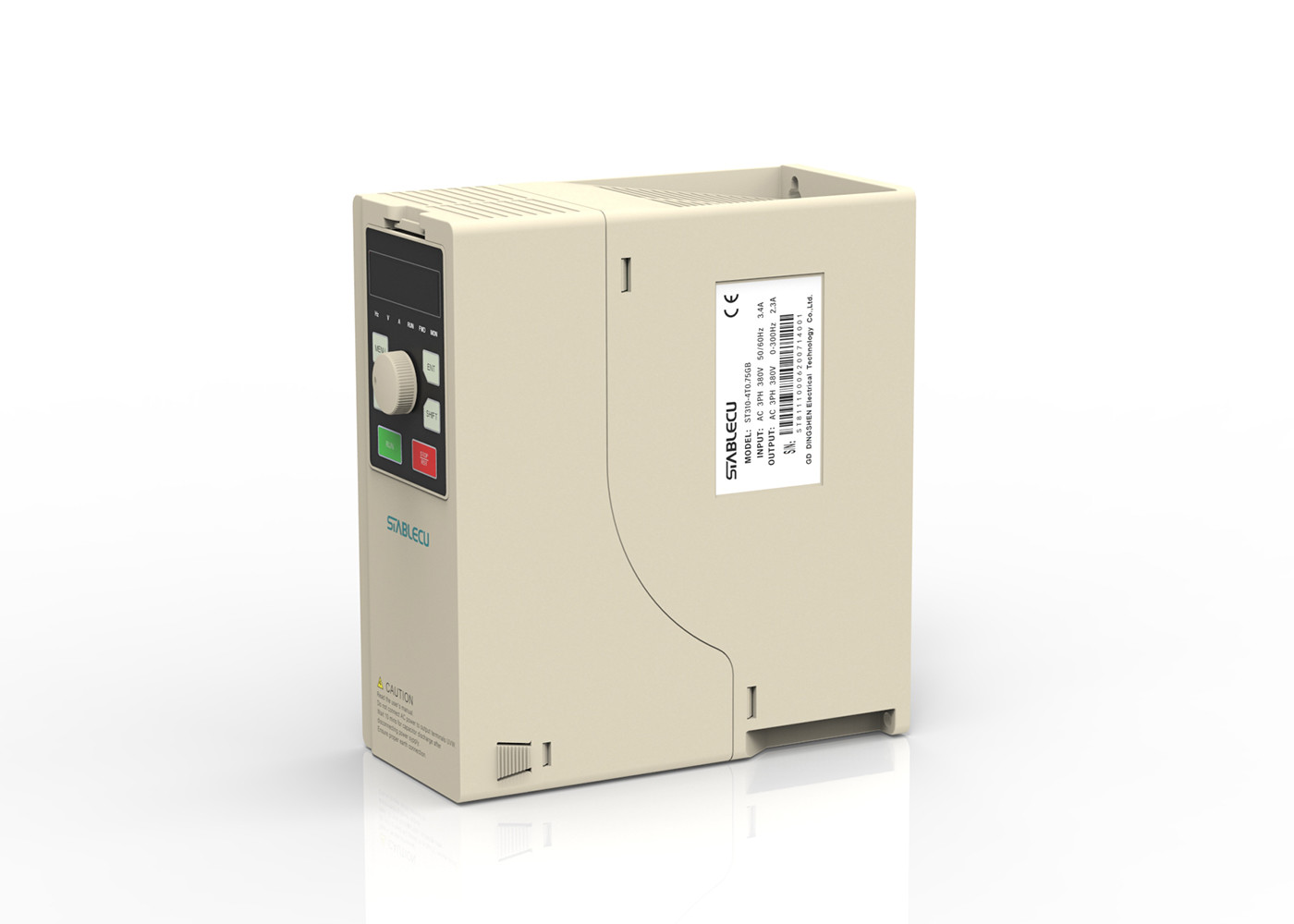

ST310 سلسلة ناقل تردد العاكس 11KW 380V 50Hz 60Hz AC ثلاث مراحل رمادي

St310 Series 11KW 380V عاكس متغير 50 ​​هرتز 60 هرتز تيار متردد ثلاثي الأطوار VFD VSD رمادي

مقدمة لمحول التردد (VFD)

محرك التردد المتغير (VFD) هو جهاز تحكم في الطاقة يستخدم تقنية تحويل التردد وتكنولوجيا الإلكترونيات الدقيقة للتحكم في محركات التيار المتردد عن طريق تغيير تردد مصدر طاقة عمل المحرك.يتكون العاكس بشكل أساسي من مقوم (تيار متردد إلى تيار مستمر) ، ومرشح ، وعاكس (تيار مستمر إلى تيار متردد) ، ووحدة فرامل ، ووحدة محرك ، ووحدة كشف ، ووحدة معالجة دقيقة.العاكس بواسطة IGBT الداخلي إيقاف لضبط الجهد والتردد لمصدر طاقة الإخراج ، وفقًا للاحتياجات الفعلية للمحرك لتوفير جهد مصدر الطاقة المطلوب ، وذلك لتحقيق الغرض من توفير الطاقة وتنظيم السرعة ، بالإضافة إلى ذلك ، يحتوي العاكس على الكثير من وظائف الحماية ، مثل التيار الزائد والجهد الزائد وحماية الحمل الزائد وما إلى ذلك.

ميزات المنتج من التردد العاكس

مزايا التصميم الإنشائي:
1.يمكن لمجاري الهواء المستقلة لتبديد الحرارة ، من ناحية ، أن تمنع بشكل فعال الغبار الخارجي ، وتلوث الزيت ، والتلوث الآخر في الداخل ، مما يتسبب في تآكل ثنائي الفينيل متعدد الكلور والمكونات وغيرها من أعطال ماس كهربائى ، من ناحية أخرى ، يمكن أن تلعب بشكل جيد للغاية تأثير تبديد الحرارة ، والحد من تلف الغازات المسببة للتآكل للمنتجات ، وتحسين استقرار المنتج.
2. استخدام لوحة PCB ذات 4 طبقات وجيل جديد من تكنولوجيا وحدة IGBT ، ومعظمها باستخدام إلكترونيات متكاملة IC.
3. حجم الجيل الجديد من العاكس أصغر ، والوزن أخف ، مما يوفر مساحة التثبيت ، ويوفر تكاليف النقل.
مزايا تصميم البرمجيات:
1. يتم تحديد أحدث شريحة TI DSP عالية السرعة ، ويتم استخدام برنامج التحكم مع حقوق الملكية الفكرية المستقلة لتعظيم خصائص البرامج والأجهزة ، مما يجعل المحرك يعمل بشكل ثابت في بيئات التطبيقات المختلفة.
2. خوارزمية جديدة للتحكم في التيار الموجي بموجة ، واستقرار التحكم في التيار والجهد ، لضمان محول التردد في حالة الحد من التشغيل الخالي من الفشل.
3. خوارزمية تحكم جديدة للتيار والجهد والتحكم ، بالإضافة إلى التحكم في تيار الإثارة الفريد ، لضمان بدء التشغيل والتوقف السريع الخالي من عيوب المحرك.
4. نموذج المحرك الجديد ، سرعة تشغيل المحرك ذات التردد المنخفض مستقرة ، عزم الدوران كبير ، التحكم الحالي دقيق ، توقف بدون خطأ ، سرعة محرك تشغيل التردد العالي مستقرة ، التيار صغير.
5. خوارزمية تتبع سرعة البرنامج الجديد ، تتبع التيار ، تأثير الجهد صغير ، سرعة تتبع دقيقة.
6. يمكن ضبط تردد الناقل تلقائيًا مع درجة حرارة تحويل التردد وتردد التشغيل لضمان التشغيل الموثوق به في ظل ظروف ارتفاع درجة الحرارة المنخفضة لتحويل التردد.
7. أعلى تردد للآلة القياسية هو 3000 هرتز ، والتي يمكن أن تلبي متطلبات المعالجة متعددة الأغراض ، ويمكن أن تحقق مجموعة متنوعة من استخدام تبديل التردد.
8. قدرة التحميل الزائد الفائقة ، 150٪ 60 ثانية ، 180٪ 10 ثانية ، 200٪ 0.5 ثانية
9. مجموعة واحدة افتراضية من معلمات المحرك ، يمكن تخصيصها لمجموعات متعددة من معلمات المحرك ، ويمكنها قيادة أنواع مختلفة من المحركات.
10. تسجيل أربع مرات لمعلمات الخطأ ، وتسجيل الحالة التفصيلية للعاكس عند حدوث العطل بالتفصيل ، وتسجيل الحد الأقصى للتيار ، والجهد الأقصى ، ودرجة الحرارة القصوى أثناء تشغيل العاكس ، وهو أمر مناسب للتحليل والمعالجة بعد يحدث الخطأ.
11. وظيفة حماية الماكينة الكاملة (بما في ذلك حماية التيار الزائد والجهد الزائد ، حماية ماس كهربائى على الأرض ، حماية IGBT بالمرور ، الحماية من الكشف عن التيار غير الطبيعي ، سحب التتابع في وظائف الحماية غير الطبيعية).
12. وظيفة حماية الطاقة المثالية (محطة لوحة التحكم 24 فولت ، 10 فولت ، الخرج التناظري AO1 / AO2 دائرة كهربائية قصيرة وحماية الزائد)
13. تصميم الجهد الواسع: يفي بالمعايير الدولية ، بما في ذلك أوروبا ، أمريكا الشمالية ، الهند ، ومتطلبات أخرى للشبكات ثلاثية الأطوار 380-480V.
مزايا تصميم الأجهزة:
1. مقبض اللوحة يستخدم مقبض التشفير ، دقة عالية السرعة ، سرعة ثابتة ، عمر خدمة طويل.
2. تتبنى لوحة التشغيل أحدث أفكار التصميم ، مما يجعل التفكيك والتركيب أكثر سهولة وموثوقية.
3. يتم استخدام منافذ الشبكة القياسية لتوصيل لوحة التحكم ولوحة التشغيل.سرعة نقل الإشارة عالية والمسافة طويلة.
4. منفذ اتصال واحد 485 ، يدعم بروتوكول Modbus ، وضع RTU
5. تتبنى مروحة تبديد الحرارة التحكم في درجة الحرارة لضمان التبديد الفعال للحرارة وإطالة عمر المروحة.
6. قسم المروحة قابل للإزالة ويمكن سحبه مباشرة.من السهل على المستخدمين إجراء الصيانة اليومية.وبالتالي إطالة العمر التشغيلي للآلة.
7. اختر مروحة التبريد ذات العمر الافتراضي الطويل وحجم الهواء الكبير ، مما يقلل بشكل فعال من ارتفاع درجة حرارة محول التردد ، ويضمن التشغيل الموثوق به والمستقر للمنتجات.
8. تم تصميم طرف الأسلاك ليكون قسم قابل للسحب ، وهو مناسب للتركيب عند توصيل الأسلاك.بعد توصيل
، أدخل لوحة التقسيم ، وقم بتقسيم فئة الخط بالتساوي.
9. الجزء السفلي من الآلة منخفضة الطاقة مُجهز برسم حجم التثبيت ، وسلسلة كاملة مُجهزة بموضع ثقب التثبيت لقالب الغلاف الورقي بنسبة 1/1 ، وذلك لتحقيق تركيب أكثر ملاءمة وسرعة للخزانة الكهربائية .

نماذج أخرى لمحول التردد

عدد العناصر	الجهد (V)	الطاقة (KW)	تيار الإدخال (A)	تيار الإخراج (A)	قوة مقاومة الكبح (KW)	الكبح المقاومالمقاومة (Ω)	ملاحظة
ST310-2T0.75 جيجابايت	3 فاز 220 فولت ± 10٪	0.75	5.0	3.8	150	250 (100 ين ياباني)	مدمج
ST310-2T1.5 جيجابايت		1.5	6.0	5.5	300	200 (100)
ST310-2T2.2 جيجابايت		2.2	10.5	9.0	800	100 (75)
ST310-2T3.7 جيجابايت		3.7	10.5	9.0	800	100 (75)
ST310-2T5.5 جيجابايت		5.5	20.5	17	1500	50 (75)
ST310-2T7.5 جيجابايت		8	35	30	2000	40 (25)
ST310-2T11 جيجابايت		11	50	45	5000	30 (16)
ST310-2T15G		15	65	60	6000	20 (≧ 16}	اختياري
ST310-2T18.5G		18.5	80	75	9000	16 (≧ 10)
ST310-2T22G		22	95	91	9000	13 (≧ 10)
ST310-2T30G		30	118	112	11 كيلو واط	10 (≧ 8)
ST310-2T37G		37	80	75	9000	16 (≧ 10)
ST310-2T45G		45	95	91	9000	13 (≧ 10)
ST310-2T55G		55	192 *	210	22 كيلو واط	5 (3.3)

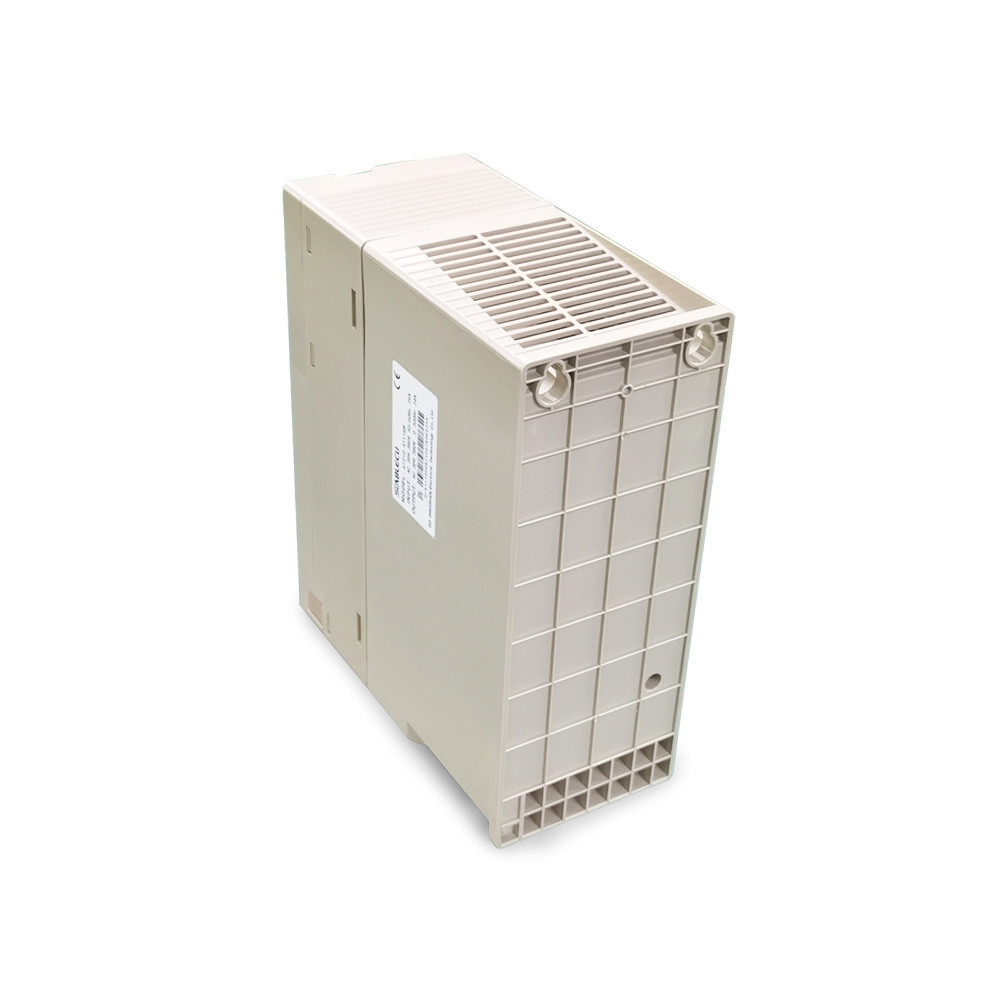

المزيد من صور التردد ocnverter

التعليمات:

1. من نحن؟

نحن موجودون في قوانغدونغ ، الصين ، نبدأ من عام 2009 ، نبيع إلى جميع أنحاء العالم.هناك ما مجموعه 201-300 شخص في مكتبنا.

2. كيف نضمن الجودة؟

دائما عينة ما قبل الإنتاج قبل الإنتاج الضخم ؛دائما التفتيش النهائي قبل الشحن ؛

3. ماذا يمكنك أن تشتري منا؟

VFD ، محول العاكس ، آلة لحام قناع بالموجات فوق الصوتية

4. لماذا يجب أن تشتري منا وليس من موردين آخرين؟

(1) نحن نركز على توفير محرك ثابت وآمن للمستخدمين النهائيين

(2) استرداد تلقائي للتردد الرقمي بالموجات فوق الصوتية ، أداء فائق ، جودة مستقرة

5. ما هي الخدمات التي يمكننا تقديمها؟

التسليم المقبول: الشروط: FOB ، CFR ، CIF ، EXW ، DDP ، DDU ، التوصيل السريع ；

الدفع المقبول: العملة: USD ، EUR ، JPY ، CAD ، AUD ، HKD ، CNY ؛

نوع الدفع المقبول: T / T ، L / C ، D / PD / A ، Mastercard ، بطاقة الائتمان ، PayPal ، Western ، Union ، Cash ؛

اللغة: الإنجليزية والصينية

6. ماذا عن المهلة؟

بالنسبة للمنتجات المعتادة ، فإننا نحتفظ بالمخزون ، ويمكن أن نشحن 1-3 أيام بعد استلام دفعتك.للكمية الكبيرة والمنتجات الخاصة ، يرجى التحقق من المهلة مع مندوب المبيعات لدينا.
