| مكان المنشأ: | مقاطعة قوانغدونغ الصينية |
|---|---|
| اسم العلامة التجارية: | STABLECU |
| إصدار الشهادات: | CE |
| رقم الموديل: | ST310-4T2.2 جيجابايت |
| الحد الأدنى لكمية: | 1 قطع |
| شروط الدفع: | D / P ، L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 100 قطعة / يوم |
| ضمان: | 18 شهرا | بحجم: | 80 مم * 185.8 مم * 174.5 مم |
|---|---|---|---|
| حسب الطلب: | نعم | مواد: | ABS * جهاز كمبيوتر |
| وضع التحكم: | V / F ، فيكتور | اسم آخر: | محرك التيار المتردد |
| قوة: | 2.2 كيلو واط | مرحلة: | المرحلة الثلاثية |
| تسليط الضوء: | محرك التردد المتغير 60 هرتز 2.2 كيلو واط,عاكس محرك التردد المتغير 2.2 كيلو واط,عاكس محرك التردد المتغير 2200 واط |
||
2.2KW ثلاث مراحل محول التردد التحكم في عزم الدوران 50 هرتز إلى 60 هرتز
ميزات المنتج لمحرك التردد المتغير
مزايا التصميم الإنشائي:
1. قناة الهواء المستقلة لتبديد الحرارة ، من ناحية ، يمكن أن تمنع بشكل فعال الغبار الخارجي ، تلوث النفط ،
وغيرها من التلوث في الداخل ، مما تسبب في ثنائي الفينيل متعدد الكلور والمكونات وغيرها من أعطال التآكل ماس كهربائى ،
من ناحية أخرى ، يمكن أن تلعب تأثيرًا جيدًا جدًا في تبديد الحرارة ، وتقليل تلف الغازات المسببة للتآكل على المنتجات ،
تحسين استقرار المنتج.
2. استخدام لوحة PCB ذات 4 طبقات وجيل جديد من تكنولوجيا وحدة IGBT ، وتستخدم في الغالب
إلكترونيات متكاملة IC.
3. حجم الجيل الجديد من العاكس أصغر ، والوزن أخف ، مما يوفر مساحة التثبيت ،
توفير تكاليف النقل.
مزايا تصميم البرمجيات:
1. يتم تحديد أحدث شريحة عالية السرعة TI DSP ، وبرنامج التحكم مع الملكية الفكرية المستقلة
يتم استخدام الحقوق لتعظيم خصائص البرامج والأجهزة ، مما يجعل المحرك يعمل بشكل ثابت في مختلف
بيئات التطبيق.
2. خوارزمية جديدة للتحكم في التيار الموجي بموجة ، واستقرار التحكم في التيار والجهد ، لضمان محول التردد
في حالة الحد من التشغيل الخالي من الفشل.
3. العلامة التجارية الجديدة الحالية ، والجهد ، وخوارزمية التحكم ، بالإضافة إلى التحكم في الإثارة الحالية الفريدة ، لضمان خلو المحرك من عطل
البدء السريع والتوقف.
4. نموذج المحرك الجديد ، سرعة تشغيل المحرك منخفض التردد مستقرة ، عزم الدوران كبير ، التحكم الحالي دقيق ، توقف بدون خطأ ،
سرعة تشغيل المحرك عالية التردد مستقرة ، التيار صغير.
5. خوارزمية تتبع سرعة البرنامج الجديد ، تتبع التيار ، تأثير الجهد صغير ، سرعة تتبع دقيقة.
6. يمكن تعديل تردد الناقل تلقائيًا مع درجة حرارة تحويل التردد وتردد التشغيل لضمان ذلك
عملية موثوقة في حالة ارتفاع درجات الحرارة المنخفضة لتحويل التردد.
7. أعلى تردد للآلة القياسية هو 3000 هرتز ، والتي يمكن أن تلبي متطلبات المعالجة متعددة الأغراض ،
يمكن أن تدرك مجموعة متنوعة من استخدام تبديل التردد.
8. قدرة التحميل الزائد الفائقة ، 150٪ 60 ثانية ، 180٪ 10 ثانية ، 200٪ 0.5 ثانية
9. مجموعة واحدة افتراضية من معلمات المحرك ، يمكن تخصيصها لمجموعات متعددة من معلمات المحرك ، ويمكنها قيادة أنواع مختلفة من المحركات.
10. أربع مرات لتسجيل معلمة الخطأ ، وتسجيل الحالة التفصيلية للعاكس عند حدوث العطل بالتفصيل ، وتسجيل
الحد الأقصى للتيار ، والجهد الأقصى ، ودرجة الحرارة القصوى أثناء تشغيل العاكس ، وهو أمر مناسب
للتحليل والعلاج بعد حدوث الخطأ.
11. وظيفة حماية الجهاز الكاملة (بما في ذلك حماية التيار الزائد والجهد الزائد ، وحماية ماس كهربائى ل
انتهت الأرض ، حماية مرور IGBT ، حماية ضد الكشف عن التيار غير الطبيعي ، سحب التتابع في حماية غير طبيعية
المهام).
12. وظيفة حماية الطاقة المثالية (محطة لوحة التحكم 24 فولت ، 10 فولت ، خرج تناظري AO1 / AO2 دائرة كهربائية قصيرة و
حماية من زيادة الحمولة)
13. تصميم الجهد الواسع: يفي بالمعايير الدولية ، بما في ذلك أوروبا وأمريكا الشمالية والهند وغيرها من 380-480 فولت
متطلبات الشبكة ثلاثية الطور.
مزايا تصميم الأجهزة:
1. مقبض اللوحة يستخدم مقبض التشفير ، دقة عالية السرعة ، سرعة ثابتة ، عمر خدمة طويل.
2. تتبنى لوحة التشغيل أحدث أفكار التصميم ، مما يجعل التفكيك والتركيب أكثر سهولة وموثوقية.
3. يتم استخدام منافذ الشبكة القياسية لتوصيل لوحة التحكم ولوحة التشغيل.سرعة نقل الإشارة عالية و
المسافة طويلة.
4. منفذ اتصال واحد 485 ، يدعم بروتوكول Modbus ، وضع RTU
5. تتبنى مروحة تبديد الحرارة التحكم في درجة الحرارة لضمان التبديد الفعال للحرارة وإطالة عمر المروحة.
6. قسم المروحة قابل للإزالة ويمكن سحبه مباشرة.من السهل على المستخدمين إجراء الصيانة اليومية.هكذا
إطالة عمر خدمة الآلة.
7. اختر مروحة التبريد ذات العمر الافتراضي الطويل وحجم الهواء الكبير ، مما يقلل بشكل فعال من ارتفاع درجة الحرارة لمحول التردد ،
وضمان التشغيل الموثوق به والمستقر للمنتجات.
8. تم تصميم طرف الأسلاك ليكون قسم قابل للسحب ، وهو مناسب للتركيب عند توصيل الأسلاك.بعد توصيل
، أدخل لوحة التقسيم ، وقم بتقسيم فئة السطر بالتساوي.
9. الجزء السفلي من الآلة منخفضة الطاقة مُجهز برسم حجم التركيب ، وسلسلة كاملة مُجهزة
مع موضع ثقب التثبيت لقالب غلاف الورق بنسبة 1/1 ، وذلك لتحقيق تثبيت أكثر ملاءمة وسرعة
من خزانة كهربائية.
معلمات المنتج لمحرك التردد المتغير
| ST310-2T0.75 جيجابايت | 3 فاز 220 فولت ± 10٪ | 0.75 | 5.0 | 3.8 | 150 | 250 (100 ين ياباني) | مدمج |
| ST310-2T1.5 جيجابايت | 1.5 | 6.0 | 5.5 | 300 | 200 (100) | ||
| ST310-2T2.2 جيجابايت | 2.2 | 10.5 | 9.0 | 800 | 100 (75) | ||
| ST310-2T3.7 جيجابايت | 3.7 | 10.5 | 9.0 | 800 | 100 (75) | ||
| ST310-2T5.5 جيجابايت | 5.5 | 20.5 | 17 | 1500 | 50 (75) | ||
| ST310-2T7.5 جيجابايت | 8 | 35 | 30 | 2000 | 40 (25) | ||
| ST310-2T11 جيجابايت | 11 | 50 | 45 | 5000 | 30 (≧ 16) | ||
| ST310-2T15G | 15 | 65 | 60 | 6000 | 20 (16} | اختياري | |
| ST310-2T18.5G | 18.5 | 80 | 75 | 9000 | 16 (≧ 10) | ||
| ST310-2T22G | 22 | 95 | 91 | 9000 | 13 (≧ 10) | ||
| ST310-2T30G | 30 | 118 | 112 | 11 كيلو واط | 10 (≧ 8) | ||
| ST310-2T37G | 37 | 80 | 75 | 9000 | 16 (≧ 10) | ||
| ST310-2T45G | 45 | 95 | 91 | 9000 | 13 (≧ 10) | ||
| ST310-2T55G | 55 | 192 * | 210 | 22 كيلو واط | 5 (3.3) |

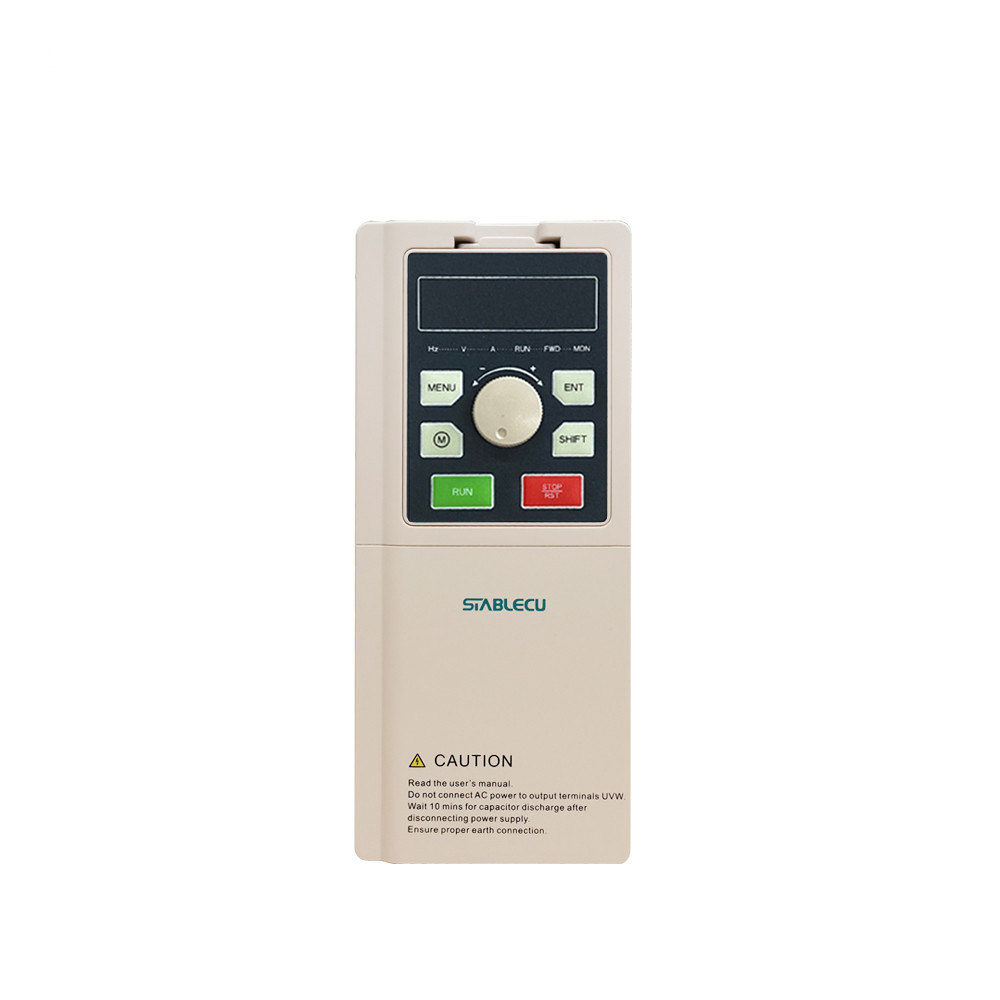

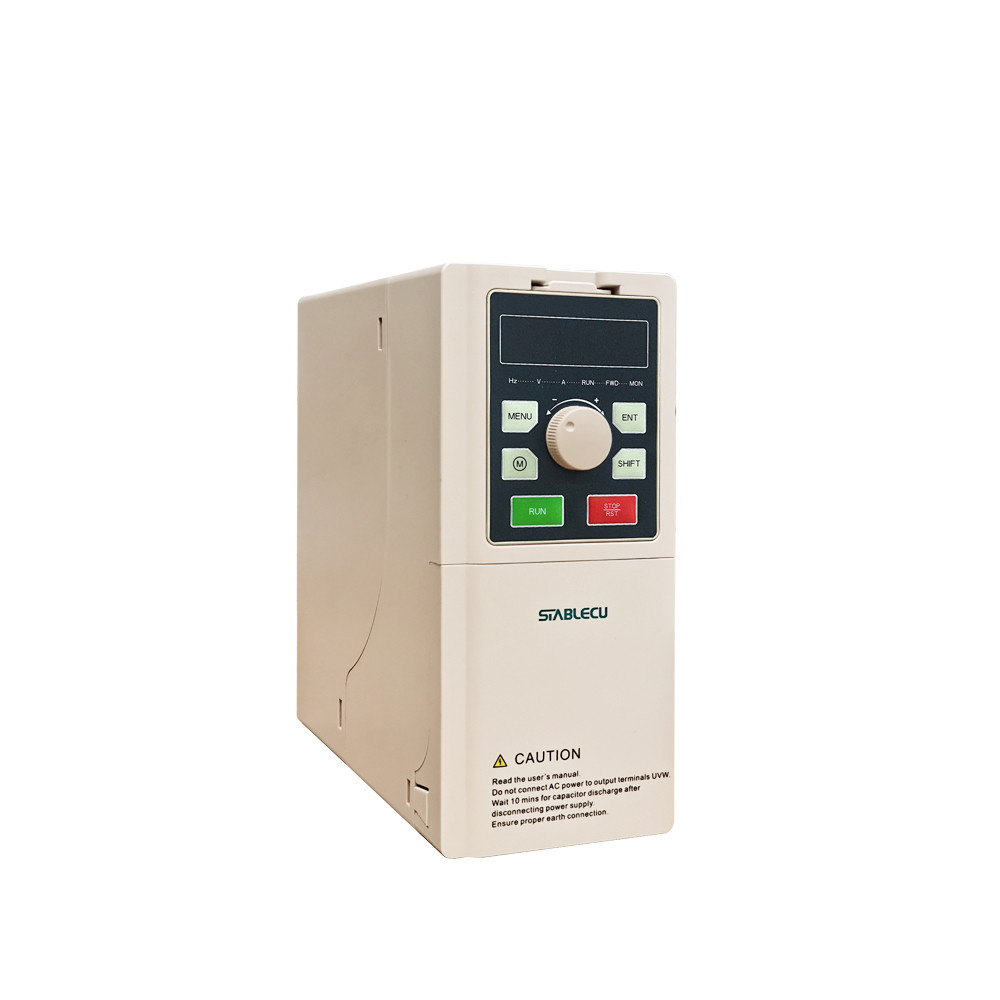

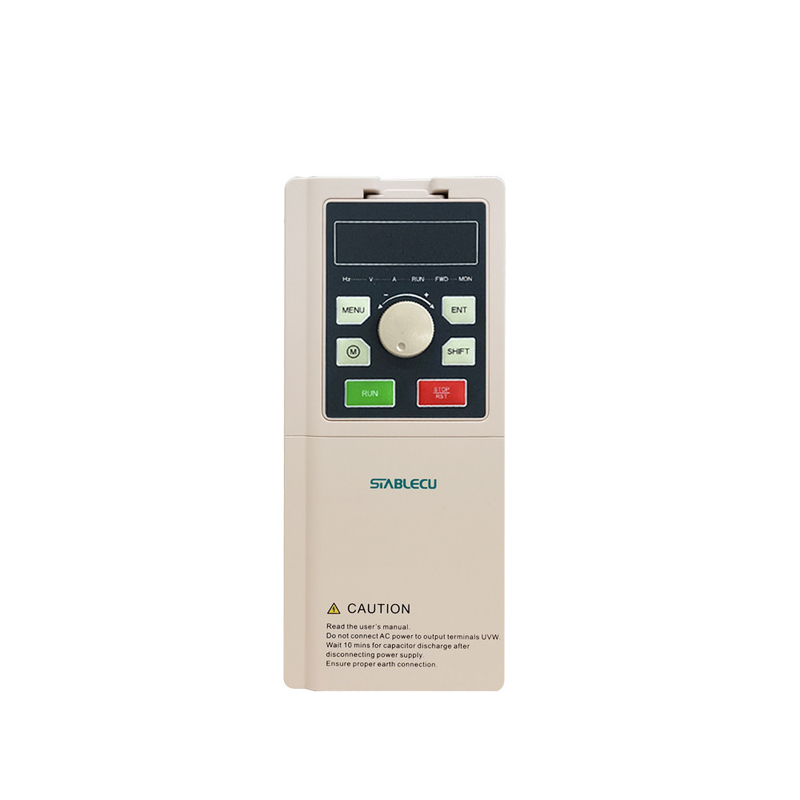

صور المنتج لمحرك التردد المتغير
